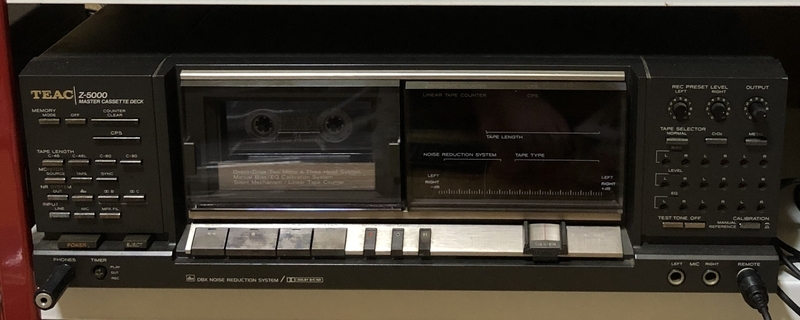

以前から使用しているカセットデッキTEAC Z-5000ですが、この頃メカの誤作動が多くなってきましたので、メンテナンスをしてみることにしました。
時々一時停止から復帰せず、テープが絡みそうになる
再生時や録音時、一時停止から復帰する時に動作が不安定になり、テープが絡みそうになってしまいます。
その時の動作音をよく聞いてみると、どうやらメカがうまく動作していないようです。
ただ、一度停止状態に戻せば、その後の動作は問題ありません。
この状態でだましだまし使っていましたが、テープが絡む心配があるので、メンテナンスしてみることにしました。
メカを取り出すのは少し大変

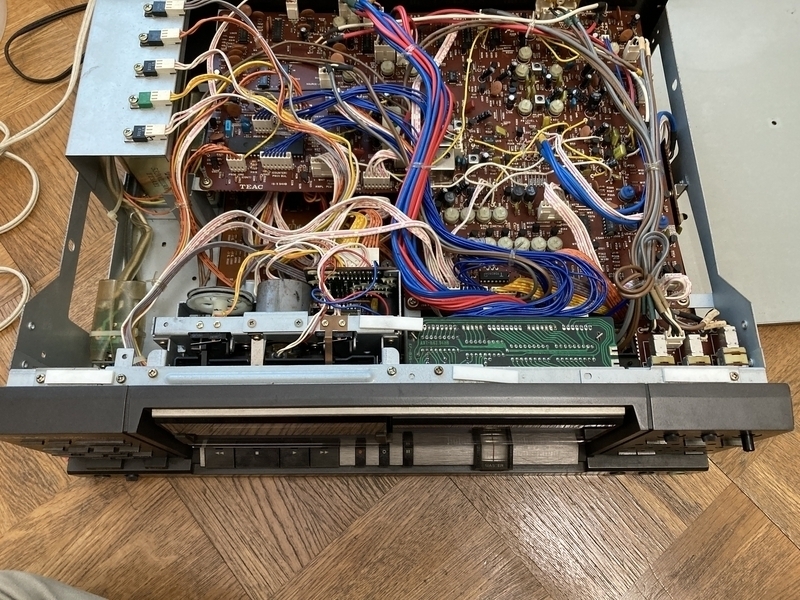

まず上蓋を外してみました。

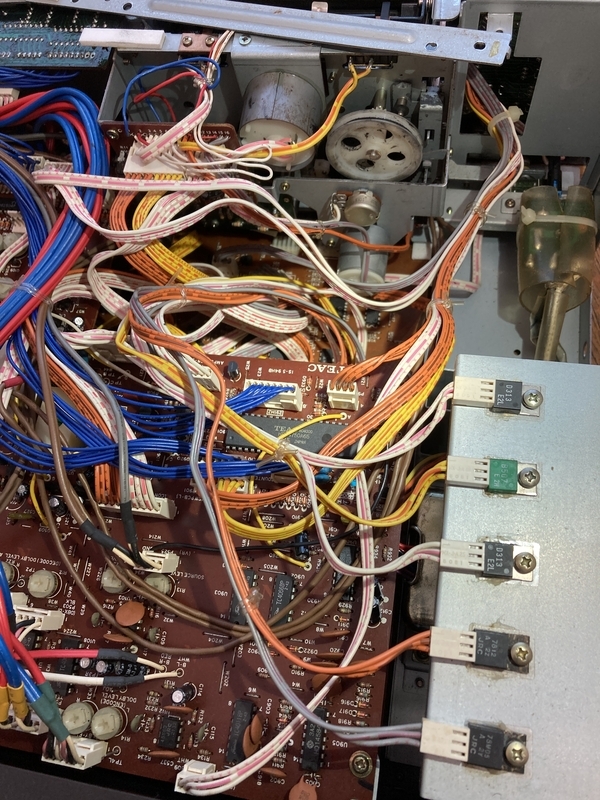

右下にあるのがデッキ部分で今回メンテナンスしたい部分になるのですが、ケーブルでぐちゃぐちゃしていますので、摘出して作業することにします。

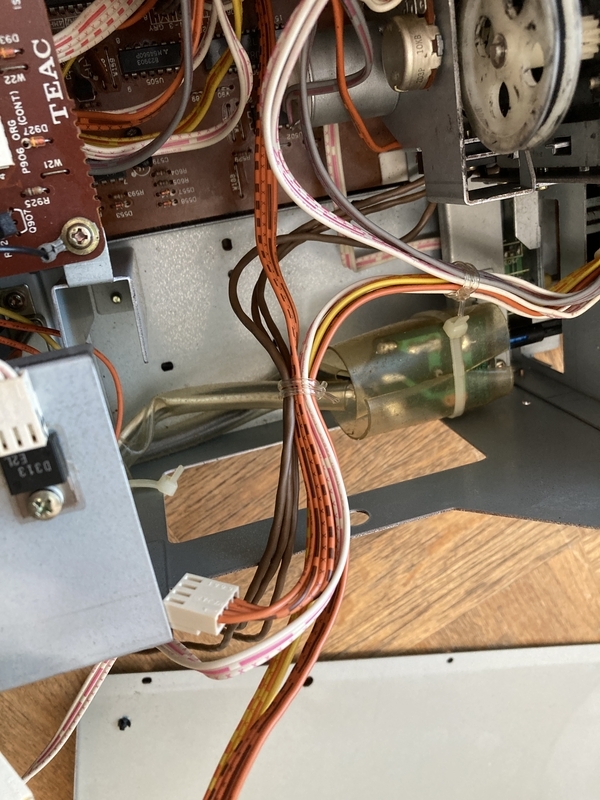

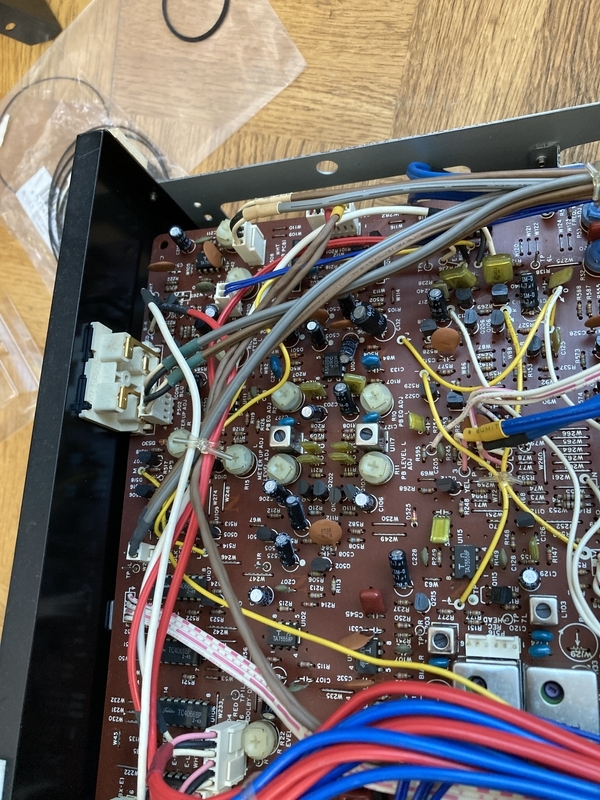

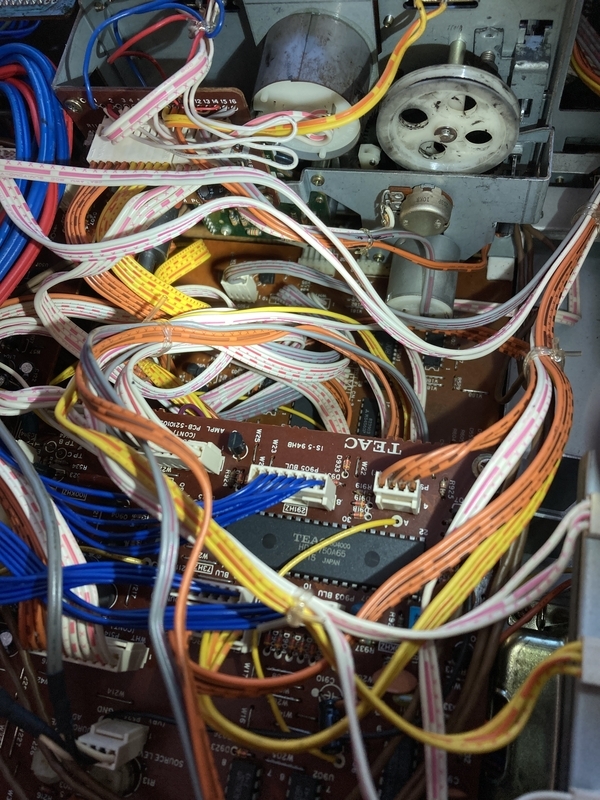

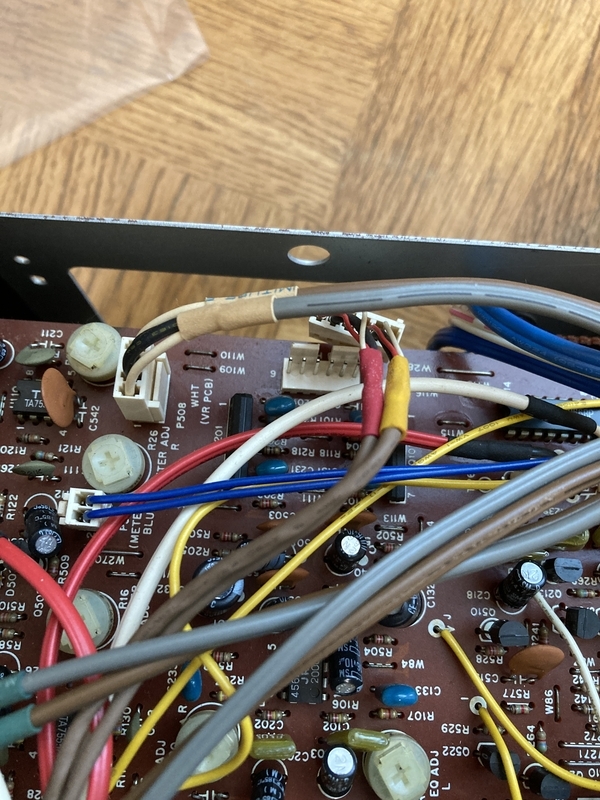

ケーブルを外した時の写真を並べておきますが、どれもメモ程度に撮った写真になります。
デッキ部分を外すためにはかなりの数のコネクターを取り外す必要があります。
このコネクターですが、確かピン数が同じコネクターがあった記憶がありますので、取り付けてあった場所は写真を撮っておくと良いと思います。
メカ駆動用ベルトの劣化が原因

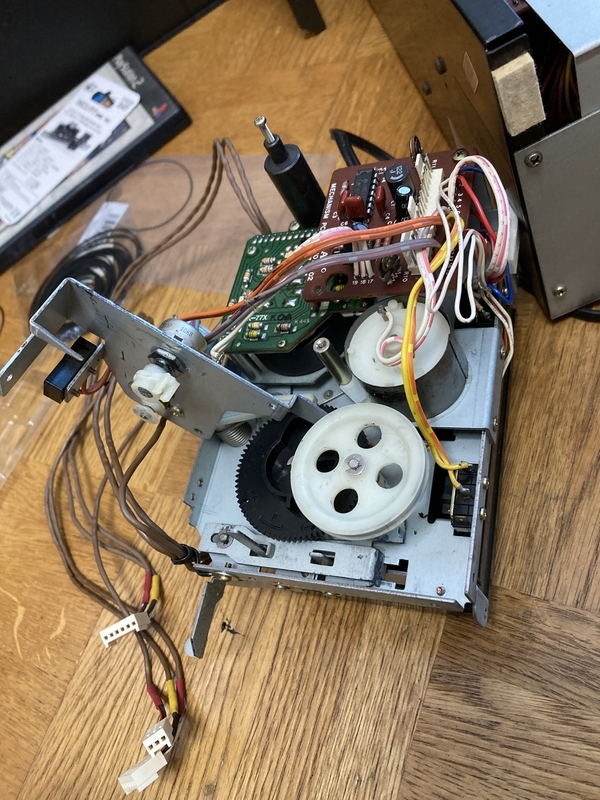

コネクターや固定部を取り外し、なんとかメカを摘出することができました。
（固定部の細かいところは、撮るのを忘れていました）

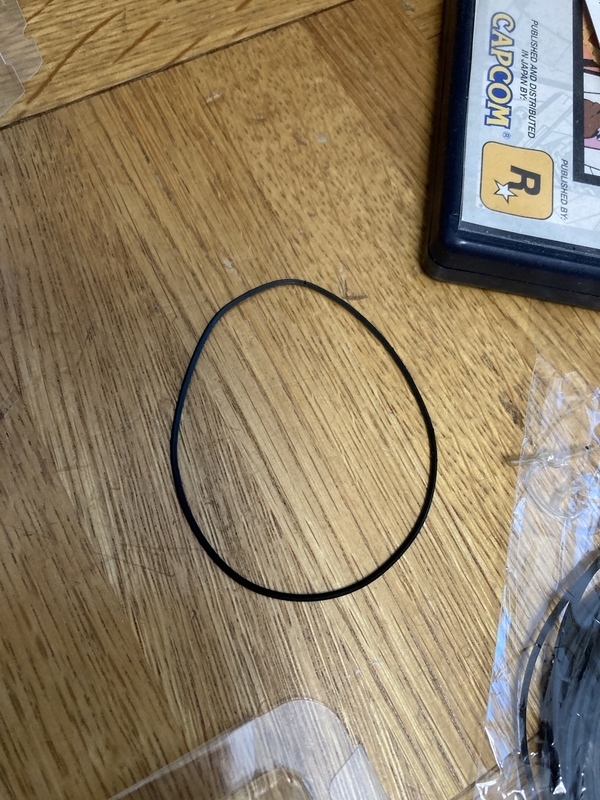

右の写真のゴムベルトはプーリーに掛けられていたものですが、10年ほど前に間に合わせで交換したもので、変形して伸びているようでした。
溶けたベルトでプーリーが汚れていましたので、こちらもきれいにしておきます。

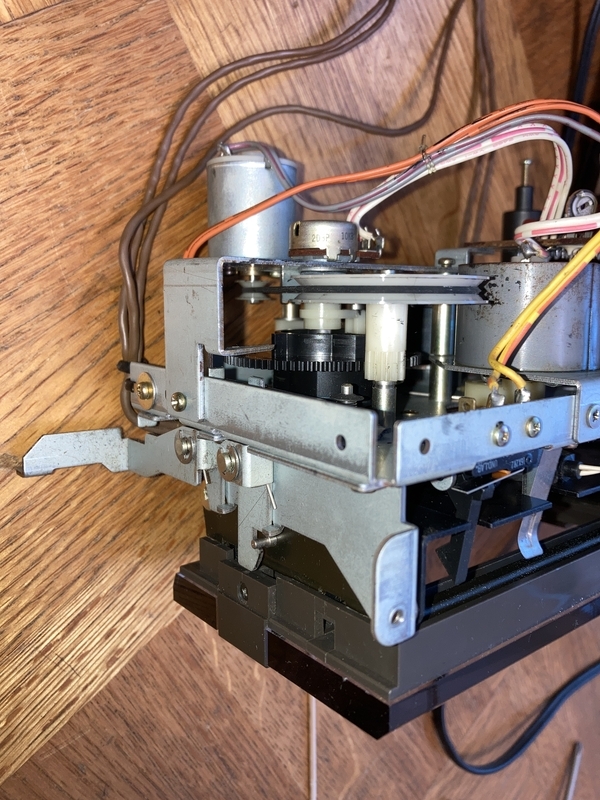

モーターのプーリーと、メカのプーリーとは写真のように組み立てます。
２つのプーリーの間に、メカの位置を検出するポテンショメーターがありますが、黒いギアにあるくぼみと、ポテンショメーターから伸びる部品が合うように組み立てます。
この位置が間違っていると、メカが誤作動します。
更に、組み立てた後で間違いに気づいても、この場所を再度分解するにはここまで分解する必要があるため、かなり面倒なことになります。
アイドラーゴムを間に合わせで交換
アイドラーゴムが劣化しているため、時々テープの巻き上げが弱かったですので、手元にある部品に交換してみることにします。

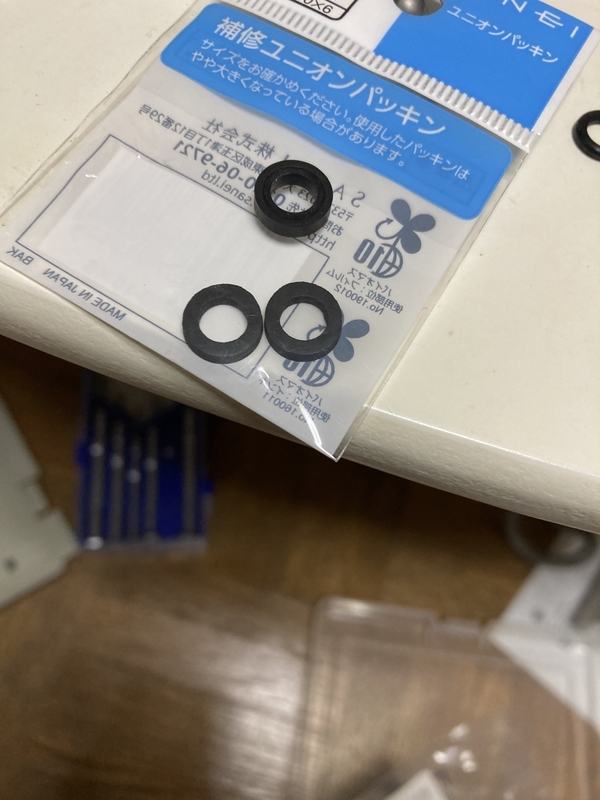

アイドラーゴムっぽいものですと水道用のパッキンがありましたので、こちらを使ってみましたが滑りが多すぎてあまりよくありません。
その後、手元にあったOリングのサイズが合いましたので変えてみたところ、少し滑るようですが交換前よりも状態が良くなりました。

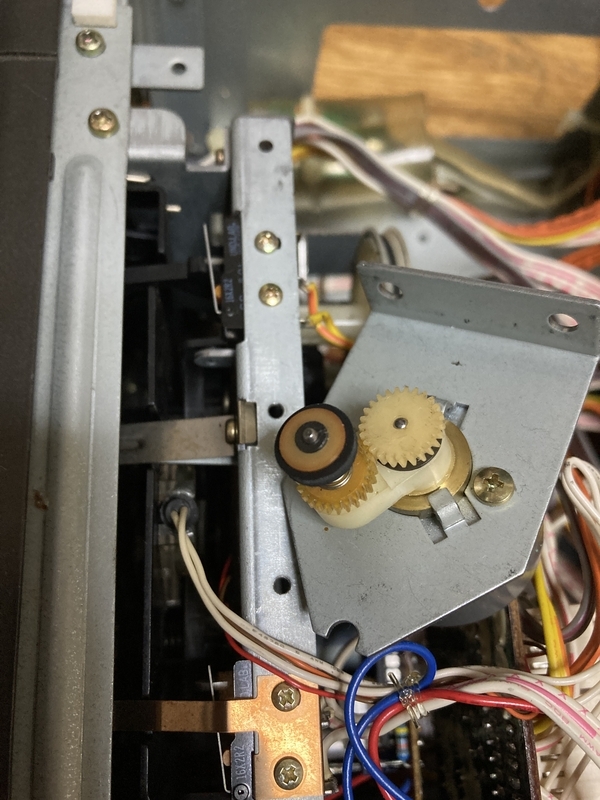

少し見づらいですが、アイドラーの部分にOリングが入れてあります。
元々あったアイドラーゴムと比べるとゴムの接触面積が少なくなるため、長持ちしないかと思いますので、そう遠くないうちにちゃんとしたアイドラーゴムに交換した方が良さそうです。
ここまで作業したら元通りに組み立てていきます。
メモに撮った写真を元に戻していくのですが、コネクターが多くてなかなか大変でした。
ケーブル類は経過年数のせいか、取り付けてあったところの癖が残っていますので、元あった場所に戻す手がかりになります。
写真を撮っておくのが一番確実ですが、私の場合は大事な部分の写真を撮ってない・・・ということが多く、ケーブルの癖とか感覚で元に戻すことが毎回ありますね・・・。
メカの動作はかなり安定 アイドラーは少し滑りがある
一時停止から復帰する動作はかなり安定しました。
あの後しばらく使用していますが、今のところ誤作動はありません。
更に、メカの動作や駆動音もスムーズになり、テープ絡みの心配なく使えるようになりました。
アイドラーの方はまずまずなのですが、低温時は交換前と変わらないくらい滑ることがあります。
暖まってくると安定しますが、やはりちゃんとしたアイドラーゴムに交換する必要はありそうです。
とは言え、とりあえずは問題なく使えますので、しばらくこのまま使ってみようと思います。
